Miernik stężenia ozonu

Technologia ozonowa przenika dziś niemal każdą gałąź przemysłu – od uzdatniania wody pitnej, przez dezynfekcję hal produkcyjnych, aż po zaawansowaną produkcję półprzewodników. Wspólnym mianownikiem tych wszystkich zastosowań jest jeden warunek: stężenie ozonu musi być precyzyjnie znane, stale kontrolowane i utrzymywane w określonych granicach.

Zasada jest prosta: Bez dokładnego pomiaru nie ma efektywnego procesu. Bez ciągłego monitorowania nie ma bezpiecznej eksploatacji.

Dlaczego pomiar ozonu jest koniecznością, a nie opcją?

Ozon ($O_3$) to jeden z najsilniejszych naturalnych utleniaczy. Jest skuteczniejszy od chloru i nie pozostawia toksycznych produktów ubocznych, ale wymaga profesjonalnego podejścia:

• Bezpieczeństwo ludzi: Stężenie powyżej 0,1 ppm w powietrzu jest szkodliwe. Normy NDS w Polsce i UE są rygorystyczne – ich przekroczenie bez wiedzy operatora stanowi realne zagrożenie dla zdrowia.

• Efektywność procesu:

  • Zbyt niskie stężenie: Patogeny mogą przetrwać, a proces dezynfekcji zawiedzie.

  • Zbyt wysokie stężenie: Niepotrzebne koszty energii, niszczenie materiałów i ryzyko emisji do atmosfery.

Miernik stężenia ozonu to zatem nie „akcesorium”, ale strażnik bezpieczeństwa i instrument optymalizacji kosztów.

Główne Technologie Pomiarowe

Wybór odpowiedniego urządzenia zależy od medium oraz wymaganego zakresu stężeń. Poniżej przedstawiamy trzy najpopularniejsze metody:

1. Metoda UV (Absorpcja UV)

Uznawana za złoty standard w pomiarze gazów procesowych. Opiera się na zjawisku silnego pochłaniania światła o długości fali 254 nm przez cząsteczki ozonu.

• Zalety: Bardzo wysoka dokładność, długa żywotność, brak odczynników chemicznych.

• Zastosowanie: Monitorowanie gazów wyjściowych z generatorów (stężenia od kilku ppm do kilku procent).

• Rozwiązanie Guolin Polska: Model LT-200BH z automatyczną kompensacją temperatury i ciśnienia.

2. Metoda Elektrochemiczna

Czujniki te generują prąd elektryczny w kontakcie z ozonem. Są kompaktowe i ekonomiczne.

• Zalety: Szybki start, odporność na zakłócenia elektromagnetyczne, niska cena.

• Zastosowanie: Osobiste i stacjonarne detektory bezpieczeństwa w pomieszczeniach (ochrona pracowników).

• Warto wiedzieć: Mają ograniczoną żywotność (1–3 lata) i są wrażliwe na wilgoć.

3. Metoda Amperometryczna (Ozon w wodzie)

Stosowana do pomiaru ozonu rozpuszczonego w cieczach.

• Zalety: Pozwala na precyzyjną kontrolę czystości wody procesowej.

• Rozwiązanie Guolin Polska: Analizator wykorzystujący opatentowaną technologię podwójnej ścieżki optycznej, eliminującą potrzebę częstej kalibracji płynami wzorcowymi.

• Zastosowanie: Przemysł farmaceutyczny, spożywczy oraz laboratoria.

Podsumowanie: Jak wybrać?

Guolin Polska dostarcza pełną gamę analizatorów, które odpowiadają na te specyficzne potrzeby, zapewniając zarówno wydajność produkcji, jak i pełne bezpieczeństwo pracy.

Rodzaje mierników stężenia ozonu i ich zastosowania

Rynek oferuje kilka kategorii urządzeń pomiarowych do ozonu, różniących się formą, funkcjonalnością i obszarem zastosowania. Znajomość tych kategorii ułatwia dobór właściwego rozwiązania do konkretnych potrzeb.

Analizatory stacjonarne (online)

Analizatory stacjonarne są trwale zamontowane w określonym punkcie instalacji i dokonują ciągłego pomiaru w czasie rzeczywistym. Ich sygnał wyjściowy (zazwyczaj 4–20 mA i/lub RS-485) jest podłączony do systemu sterowania procesem, który na podstawie odczytanego stężenia może automatycznie regulować wydajność generatora ozonu, uruchamiać alarmy lub otwierać zawory bezpieczeństwa.

Zdalny Analizator Stężenia Ozonu LT-200BH jest przykładem przemysłowego analizatora stacjonarnego klasy online. Dzięki automatycznej kompensacji warunków środowiskowych i ciągłej pracy zapewnia wiarygodny obraz stężenia ozonu bez konieczności interwencji operatora między kolejnymi przeglądami. Stanowi centralny element pętli sterowania w większości przemysłowych systemów ozonowania.

Podobną rolę pełni Stacjonarny Analizator Gazów oparty na zasadzie elektrochemicznej – idealny do stałego monitorowania stężenia ozonu w powietrzu pomieszczeń technicznych, hal produkcyjnych i stref przebywania pracowników.

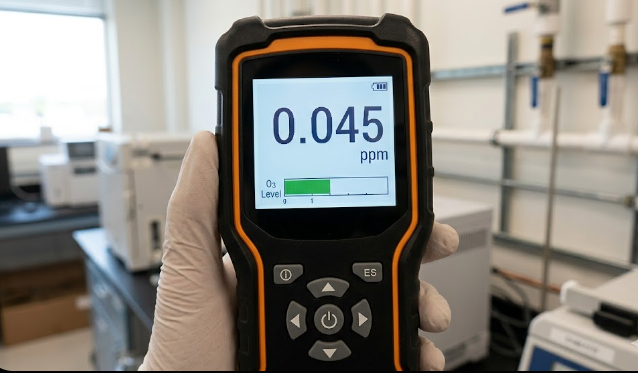

Analizatory przenośne

Analizatory przenośne umożliwiają wykonywanie pomiarów w różnych punktach instalacji bez konieczności jej rozbudowy o dodatkowe punkty stałego monitorowania. Są niezastąpione podczas odbiorów instalacji, przeglądów serwisowych, kontroli nieszczelności i weryfikacji kalibracji czujników stacjonarnych.

Przenośny Analizator Stężenia Ozonu LT-200D to kompaktowe urządzenie wyposażone w wydajny mikroprocesor, funkcję automatycznej korekcji zera jednym przyciskiem i wyjścia sygnałowe 4–20 mA oraz RS-485. Zakres pomiarowy obejmuje stężenia od 0 do 50 200 mg/L, a czas reakcji jest krótszy niż 20 sekund – co sprawia, że jest to urządzenie przydatne zarówno do szybkich pomiarów kontrolnych w terenie, jak i do dłuższych sesji monitoringowych.

Analizatory do niskich stężeń

Osobną kategorią są urządzenia specjalnie zaprojektowane do precyzyjnego pomiaru śladowych stężeń ozonu w zakresie od ułamków ppm do kilkuset ppm. Są one stosowane do monitorowania jakości powietrza w pomieszczeniach, weryfikacji skuteczności układów neutralizacji ozonu i prowadzenia badań naukowych.

Analizator Ozonu UV do Niskich Stężeń z oferty Guolin Polska wyposażony jest w technologię podciśnieniowego poboru próbek z wbudowaną pompą skutecznie usuwającą parę wodną i zanieczyszczenia z badanego gazu, a także w automatyczną korekcję zera i funkcje kompensacji temperatury, ciśnienia i intensywności źródła światła. Zakres pomiarowy wynosi 0–500 lub 0–1000 ppm, a rozdzielczość – 0,01 ppm. Urządzenie nadaje się zarówno do zastosowań laboratoryjnych, jak i do monitorowania stężeń ozonu przy wyjściach układów wentylacyjnych w zakładach przemysłowych.

Analizatory do ozonu rozpuszczonego

W procesach, gdzie ozon jest wprowadzany bezpośrednio do wody (oczyszczanie wody pitnej, procesy w przemyśle spożywczym, akwakultura, mycie elementów w produkcji półprzewodników), kluczowe jest monitorowanie stężenia ozonu w fazie ciekłej – nie w gazie.

Analizator Stężenia Ozonu Rozpuszczonego oferowany przez Guolin Polska spełnia to zadanie z wyjątkową precyzją. Kanał przepływu liniowego eliminuje ryzyko zatorów i zapewnia ciągłość pomiaru. Błąd nieprzekraczający 1% i zakres do 150 mg/l czynią z niego rozwiązanie klasy przemysłowej przeznaczone do miejsc, gdzie dokładność pomiaru ma bezpośredni wpływ na jakość produktu końcowego.

Kluczowe parametry techniczne, które należy porównać przed zakupem

Wybierając miernik stężenia ozonu, warto zrozumieć, co kryje się za poszczególnymi parametrami podawanymi przez producentów.

Zakres pomiarowy określa, w jakim przedziale stężeń urządzenie jest w stanie dokonywać wiarygodnych pomiarów. Należy go dobrać tak, by spodziewane stężenia robocze znajdowały się w przedziale od 20 do 80% zakresu maksymalnego – pomiary bliskie granicom zakresu są zazwyczaj mniej dokładne. Dla porównania: monitoring bezpieczeństwa pracy wymaga urządzenia mierzącego stężenia rzędu 0,01–1 ppm, natomiast kontrola stężenia na wyjściu przemysłowego generatora ozonu może wymagać pomiaru w zakresie 1–20%.

Dokładność (błąd pomiaru) podawana jest zazwyczaj jako procent pełnej skali (% FS) lub jako procent odczytu. Dokładność ±2% FS jest typową wartością dla dobrej klasy analizatorów UV i elektrochemicznych, podczas gdy analizatory klasy laboratoryjnej mogą osiągać ±1% lub mniej.

Czas odpowiedzi (T90) to czas, w jakim wskazanie urządzenia osiąga 90% rzeczywistej wartości po skokowej zmianie stężenia. W systemach z automatyczną pętlą sterowania krótki czas odpowiedzi jest niezbędny do precyzyjnej regulacji – w takich zastosowaniach wartości poniżej 30 sekund są wymagane.

Sygnały wyjściowe i protokoły komunikacyjne decydują o możliwości integracji miernika z istniejącą infrastrukturą automatyki. Standardowy sygnał analogowy 4–20 mA jest obsługiwany przez zdecydowaną większość systemów SCADA i sterowników PLC. Interfejs RS-485 z protokołem Modbus umożliwia cyfrową transmisję danych i odczyt historii pomiarów, co jest coraz ważniejszym wymaganiem w erze cyfryzacji zakładów przemysłowych.

Wymagania dotyczące konserwacji mają bezpośredni wpływ na całkowity koszt posiadania urządzenia. Analizatory UV bazujące na lampach rtęciowych wymagają wymiany lampy co kilka lat, ale nie potrzebują płynów wzorcowych do kalibracji. Czujniki elektrochemiczne wymagają wymiany po 1–3 latach eksploatacji, ale ich zakup jest znacznie tańszy. Analizatory z technologią podwójnej ścieżki optycznej, jak Analizator Stężenia Ozonu Rozpuszczonego Guolin, eliminują potrzebę stosowania płynów wzorcowych, redukując koszty i czas obsługi.

Monitorowanie stężenia ozonu a wymogi prawne i normatywne

Stosowanie ozonu w procesach przemysłowych podlega regulacjom prawnym na kilku płaszczyznach. Prawidłowe monitorowanie stężenia ozonu jest warunkiem koniecznym do spełnienia tych wymagań.

W zakresie bezpieczeństwa i higieny pracy obowiązuje Rozporządzenie Ministra Rodziny, Pracy i Polityki Społecznej w sprawie najwyższych dopuszczalnych stężeń i natężeń czynników szkodliwych dla zdrowia w środowisku pracy, które ustanawia NDS dla ozonu na poziomie 0,1 mg/m³ (co odpowiada 0,048 ppm). Zakłady, w których istnieje możliwość wydzielania się ozonu do powietrza stanowisk pracy, są zobowiązane do prowadzenia pomiarów stężenia i dokumentowania wyników.

W zakresie ochrony środowiska, instalacje emitujące ozon do atmosfery podlegają przepisom dotyczącym ochrony jakości powietrza. Normy dopuszczalnych stężeń ozonu w powietrzu atmosferycznym są określone zarówno na poziomie krajowym, jak i przez dyrektywy unijne. Instalacje oczyszczania ścieków i stacje uzdatniania wody korzystające z ozonu muszą zapewnić, że do atmosfery nie wydostają się stężenia przekraczające ustalone limity – a to wymaga stosowania neutralizatorów ozonu i ich ciągłego monitorowania.

W sektorach podlegających systemom zarządzania jakością (ISO 22000 w przemyśle spożywczym, GMP w farmacji, normy czystości w produkcji półprzewodników) dokumentacja pomiarów stężenia ozonu jest częścią obowiązkowej dokumentacji procesowej. Auditowi systemu jakości towarzyszy weryfikacja, czy przyrządy pomiarowe są skalibrowane, czy ich zakresy pomiarowe są odpowiednie do procesu i czy historia pomiarów jest archiwizowana.

Zastosowania mierników stężenia ozonu w różnych branżach

Potrzeby pomiarowe różnią się w zależności od branży i specyfiki procesu. Dobór właściwego miernika wymaga rozumienia, co i gdzie należy mierzyć.

Oczyszczalnie ścieków i uzdatnianie wody

W oczyszczaniu ścieków przemysłowych przy użyciu technologii ozonu monitorowanie stężenia ozonu pełni rolę podwójną. Analizatory online zainstalowane na wyjściu generatora i w komorze kontaktowej pozwalają na bieżąco kontrolować dawkę ozonu wprowadzaną do ścieków. Jednocześnie czujniki bezpieczeństwa zainstalowane w pomieszczeniach technicznych chronią pracowników przed ekspozycją na ozon uwalniający się z powierzchni ścieków. W tego typu instalacjach kluczowe są: krótki czas odpowiedzi, niezawodna praca w środowisku o podwyższonej wilgotności i odporność na zakłócenia ze strony siarkowodoru i innych gazów obecnych w ściekach.

Przemysł spożywczy

Procesy dezynfekcji wody technologicznej, mycia jabłek i innych owoców ozonem, sterylizacji opakowań i dezynfekcji pomieszczeń produkcyjnych wymagają precyzyjnego dawkowania ozonu. Zbyt niskie stężenie nie zapewnia wymaganej skuteczności mikrobiologicznej, zbyt wysokie może wpłynąć na organoleptykę produktów. Analizatory online sprzężone z systemem sterowania generatorem pozwalają utrzymać stężenie w wąskim, optymalnym przedziale. Zakłady spożywcze działające w systemie HACCP powinny archiwizować dane z analizatorów jako dowód skuteczności krytycznych punktów kontrolnych (CCP) w procesie.

Akwakultura

Zastosowanie ozonu w akwakulturze wymaga szczególnie starannego monitorowania stężenia ozonu w wodzie – nadmiar ozonu rozpuszczonego jest toksyczny dla hodowanych ryb i organizmów wodnych. Dla większości gatunków ryb stężenie ozonu w wodzie nie powinno przekraczać 0,05 mg/l w wodzie doprowadzanej do zbiorników hodowlanych. Precyzyjny analizator ozonu rozpuszczonego zainstalowany przed punktem wprowadzenia wody do zbiorników hodowlanych jest absolutną koniecznością w każdym obiekcie akwakultury korzystającym z ozonowania.

Produkcja półprzewodników i fotowoltaika

W produkcji systemów wody ozonowanej dla przemysłu półprzewodników i systemów fotowoltaicznych ozon stosowany jest do precyzyjnego czyszczenia podłoży krzemowych. Wymagane stężenia ozonu w wodzie procesowej są ściśle zdefiniowane przez technologię procesu i mogą wynosić od kilku do kilkudziesięciu mg/l. Jakikolwiek odchyłek od zadanego stężenia może skutkować defektami na poziomie nanometrycznym i odpadami produkcyjnymi o wysokiej wartości. Analizator stężenia ozonu rozpuszczonego z dokładnością lepszą niż 1% jest w tej branży standardowym wyposażeniem każdej linii produkcyjnej.

Ubojnie i przetwórstwo mięsa

W zastosowaniach ozonowych w ubojniach ozon stosowany jest do dezynfekcji ścieków poprodukcyjnych, zarówno przed ich odprowadzeniem do kanalizacji, jak i w procesach recyrkulacji wody technologicznej. Monitoring stężenia ozonu pozwala weryfikować skuteczność procesu i dokumentować zgodność z normami środowiskowymi dotyczącymi jakości odprowadzanych ścieków.

Integracja miernika stężenia ozonu z systemem sterowania

Współczesne instalacje ozonowe rzadko funkcjonują jako systemy ręcznie sterowane. W zdecydowanej większości przypadków analizator stężenia ozonu jest integralnym elementem automatycznej pętli sterowania, w której sygnał pomiarowy jest przetwarzany przez sterownik PLC lub system SCADA i wykorzystywany do regulacji wydajności generatora ozonu.

Typowa pętla sterowania działa następująco: analizator online mierzy stężenie ozonu w gazie procesowym lub w wodzie. Sterownik PLC porównuje odczyt z wartością zadaną (setpoint). Jeżeli stężenie jest zbyt niskie, sterownik zwiększa moc zasilania generatora lub zwiększa przepływ gazu zasilającego. Jeżeli stężenie jest zbyt wysokie, ogranicza te parametry. Alarm jest wyzwalany, gdy stężenie przekracza górny lub dolny próg alarmowy, a w sytuacjach krytycznych (np. awaria neutralizatora ozonu) system automatycznie wyłącza generator.

System Dostarczania Gazu Ozonowego oferowany przez Guolin jest przykładem zintegrowanego rozwiązania, w którym sterowanie przepływem gazu i monitorowanie stężenia ozonu są częścią spójnej architektury systemowej. Analizatory Guolin wyposażone w wyjścia 4–20 mA i RS-485 mogą być bezproblemowo zintegrowane z praktycznie dowolnym systemem automatyki przemysłowej, co czyni je elastycznym elementem zarówno nowych instalacji, jak i modernizacji istniejących systemów.

Kalibracja i utrzymanie mierników stężenia ozonu

Nawet najdokładniejszy analizator jest bezużyteczny, jeśli nie jest regularnie kalibrowany. Dryfowanie wskazań jest naturalnym zjawiskiem w każdym urządzeniu pomiarowym, szczególnie w środowisku przemysłowym. W przypadku analizatorów ozonu nieprawidłowe wskazania mogą prowadzić do nieefektywnego procesu (jeśli generator jest sterowany na podstawie błędnych danych) lub do stworzenia niezidentyfikowanego zagrożenia dla bezpieczeństwa pracowników.

Kalibracja analizatorów UV opartych na lampie rtęciowej polega zazwyczaj na kalibracji zera (przy przepływie czystego powietrza bez ozonu) i kalibracji rozpiętości (przy przepływie gazu o znanych stężeniu ozonu, weryfikowanym metodą jodometryczną lub referencyjnym analizatorem). Nowoczesne urządzenia, jak Analizator Ozonu UV do Niskich Stężeń, wyposażone są w funkcję automatycznej korekcji zera, co minimalizuje dryf długoterminowy i wydłuża interwały pełnej kalibracji.

W przypadku czujników elektrochemicznych, poza regularną kalibracją, konieczna jest wymiana czujnika co 1–3 lata, a jej termin powinien być oparty nie tylko na upływie czasu, ale też na monitorowaniu wskaźników stanu czujnika.

Guolin Polska oferuje kompleksowe wsparcie serwisowe, obejmujące zarówno dostarczanie oryginalnych części zamiennych do analizatorów, jak i pomoc techniczną w procesie kalibracji i weryfikacji poprawności pracy urządzeń pomiarowych. Dokumentacja kalibracji prowadzona w ramach umowy serwisowej spełnia wymogi systemów zarządzania jakością ISO i standardów branżowych.

Jak wybrać właściwy miernik stężenia ozonu dla swojego zakładu

Wybór właściwego miernika stężenia ozonu to decyzja, która powinna być poprzedzona rzetelną analizą potrzeb. Poniżej przedstawiono logiczny tok rozumowania, który prowadzi do optymalnego wyboru.

Pierwszym krokiem jest określenie, co i gdzie ma być mierzone. Czy miernik ma monitorować stężenie ozonu w gazie (na wyjściu generatora, w komorze kontaktowej, w powietrzu pomieszczeń) czy w wodzie (stężenie ozonu rozpuszczonego)? Gdzie dokładnie mają być umieszczone punkty pomiarowe? Czy pomiar ma być ciągły (stacjonarny) czy okazjonalny (przenośny)?

Drugim krokiem jest określenie spodziewanego zakresu stężeń. Czy analizator ma pracować w zakresie śladowych stężeń bezpieczeństwa (0,01–1 ppm), stężeń procesowych niskich i średnich (1–1000 ppm) czy wysokich stężeń generatora (powyżej 1%)?

Trzecim krokiem jest ocena warunków środowiskowych. Czy w miejscu instalacji analizatora występuje wysoka wilgotność, zapylenie, inne gazy utleniające lub silne pola elektromagnetyczne? Odpowiedzi na te pytania determinują wymagania dotyczące stopnia ochrony obudowy, zastosowanej technologii pomiarowej i specjalnych funkcji kompensacyjnych.

Czwartym krokiem jest analiza wymagań integracyjnych. Czy analizator musi przesyłać sygnał do systemu SCADA lub PLC? Jakie protokoły komunikacyjne są wymagane? Czy wymagana jest archiwizacja danych pomiarowych i raportowanie?

Guolin Polska oferuje szeroką gamę produktów pomiarowych dostosowanych do każdego z tych scenariuszy, a ich zespół ekspertów technicznych zapewnia wsparcie doradcze na każdym etapie – od doboru urządzenia, przez jego instalację, aż po szkolenie personelu i bieżącą obsługę serwisową.

Guolin Polska – kompleksowe rozwiązania pomiarowe dla systemów ozonowych

Guolin, jako globalny dostawca systemów ozonowych z ponad 30-letnim doświadczeniem skupionym wyłącznie na technologii ozonu, zajmuje wyjątkową pozycję na rynku. Posiadając własne patenty technologiczne i produkując zarówno generatory ozonu, jak i urządzenia pomiarowe, jest w stanie zaoferować rozwiązania w pełni zintegrowane – gdzie generator, analizator i system sterowania są zaprojektowane jako spójny ekosystem.

Oferta produktów Guolin Polska w zakresie pomiaru stężenia ozonu obejmuje:

Analizatory do pomiaru ozonu w gazie: Zdalny Analizator Stężenia Ozonu LT-200BH (metoda UV, ciągły monitoring online), Przenośny Analizator Stężenia Ozonu LT-200D (kompaktowy, do pomiarów terenowych i kontrolnych) oraz Analizator Ozonu UV do Niskich Stężeń (pomiar śladowych stężeń w zakresie 0–1000 ppm).

Analizatory do pomiaru ozonu w wodzie: Analizator Stężenia Ozonu Rozpuszczonego z opatentowaną technologią podwójnej ścieżki optycznej (zakres 0–150 mg/l, dokładność ≤1%).

Urządzenia do monitorowania bezpieczeństwa: Stacjonarny Analizator Gazów (metoda elektrochemiczna, obudowa przeciwwybuchowa, odporność na zakłócenia EM).

Podsumowanie

Miernik stężenia ozonu jest urządzeniem o podwójnej misji: chroni ludzi i chroni proces. Właściwie dobrany, poprawnie zainstalowany i regularnie kalibrowany analizator ozonu jest warunkiem bezpiecznej eksploatacji każdego systemu ozonowego – bez względu na branżę, skalę instalacji i stosowaną technologię generacji ozonu.

Decyzja o wyborze konkretnego urządzenia powinna opierać się na dokładnej analizie potrzeb: zakresu stężeń, medium pomiarowego, warunków środowiskowych i wymagań integracyjnych z systemami automatyki. Warto korzystać z doradztwa dostawców posiadających nie tylko szeroką ofertę produktową, ale też głęboką wiedzę o technologii ozonowej – bo tylko wtedy rekomendacja uwzględnia wszystkie istotne aspekty.

Firmy poszukujące rzetelnego partnera w tym zakresie zapraszamy do zapoznania się z pełną ofertą Guolin Polska lub do bezpośredniego kontaktu z zespołem technicznym za pośrednictwem formularza na stronie guolin.pl/kontakt. Eksperci Guolin doradzą optymalny dobór urządzeń pomiarowych i pomogą zaprojektować kompletny system monitorowania stężenia ozonu dla Twojego zakładu.
